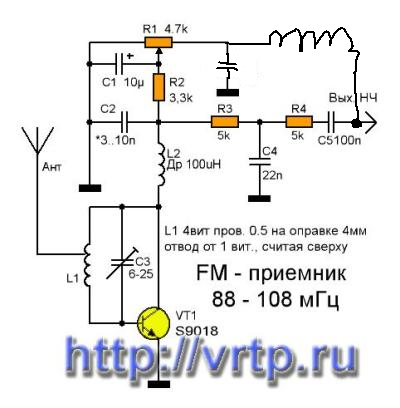

Глянул даташиты, вроде можно заменить. Вообще не принципиально если граничная частота, напряжения и коэффициент усиления, общее назначение схожи, работать будет, может потребовать корректировки обвязки. Обычно схемы публикуются в рабочем состоянии и рекомендациями по наладке, если есть узкие места. Такой приемник как на схеме будет работать практически на любом кремниевом транзисторе с граничной частотой не менее 200 и h21e не менее 100. Но приемник, сам понимаешь, по параметрам звезд с неба не схватит. Если на выходных похочется я соберу эту шляпу, прям интересно чего она может.
Ну да схема простенькая, насчёт трудных позиций я ничего не нашёл только то что, транзистор вроде как можно заменить на кт368 или кт315, а так у меня других нету, Я попробую парочку из них и этот импортный. Там будет видно
Ещё порос возник какой длины должна быть антенна минимально
Четверть длины волны, 100 МГц например, 300/100=3 метра волна 3/4=0,75 метра. В идеале противовес, такой же. Ну или симметричный диполь.
На КТ315 может не пойти из-за низкого h21e. У того экземпляра SS9018h и КТ368АМ какие коэффициенты усиления были?
Вот, все правильно что с ss9018h не пошло, да и 368 у тебя не самый лучший экземпляр. Я на твоем месте посмотрел BC547 они копеечные, граница 300 МГц, усиление приличное. Посмотри на них даташ. Меньше 150 усиления я не видел у них, для твоих изысканий его вообще можно лепить везде. Кстати насколько я понял ты весь радиач засрал, по каждой херне тред есть, не надо. пиши все сюда.
А кто запрещает? Просто проведи доп расчеты в схеме и айда
Куча лишних деталей.
Микрофонный вход звуковой карты имеет вот такие цепи "внутри". Соответственно должен работать вот такой огрызок схемы.
