Аноны, а ГДЕ брать радиозапчасти в мухосранске где даже ссанный резистор невозможно купить из-за тог
Аноним
20/06/25 Птн 01:22:19
№
1
Озон, али, дик-пик, промэлектроника, да дохуя вариантов, если нужно!
Задам свой вопрос. Подскажите относительно недорогой электретный микрофон с минимальным количеством шумов. Раньше я думал что любой ширпотребный электретник передает звук не хуже конденсаторного но имеет проблемы с ачх.
Но когда понадобилось собрать одно устройство, что-то типа направленного микрофона, выяснилось, что полевой транзистор в капсюле дичайше шумит. Громкая речь в "студии" слышна нормально, но если нужно записать какие-то тихие звуки, то шум тупо их убивает.
При этом сам усилитель сигнала на двух кт3102е (с коэфф усиления по 450 каждый) практически не шумит. Насколько идеально всё работает. Если бы капсюль был нормальный, можно было бы писать речь за 50 метров до источника сигнала.
Алсо, если таких капсюлей не существует, как думаете, можно ли вскрыть электретник и принудительно подать на него вольт 50 (если мембрана не прилипнет к корпусу), а снимать сигнал через свой полевик менее шумящий?
>>578997 (OP)
В моем миллионнике раньше было штук 5 магазинов с розницей, и ещё 2-3 с заказом только через интернет или в офисе. Сейчас розница осталась только в дорогом Чип-дейле и местном магазинчике работающем лет 15.
Я обычно подбираю обломки телевизоров и выпаиваю сних впрок.Но то для хобби. А сервисным центрам такой подход конечно не прокатит.
Дешевым он не будет если это будет та или иная "Сосна", тебе на алиекспресс за нечтом подобным сосне и тестировать. В этом плане хорошо работают микрофоны для слуховых аппаратов, они же микрофоны для спецтехники-съем информации и гарнитуры скрытого ношения.
>>583227
>При этом сам усилитель сигнала на двух кт3102е (с коэфф усиления по 450 каждый) практически не шумит.
А из-за разницы выходного сопротивления микрофона и входного сопротивления первого каскада усилителя не может быть проблемы с шумами? Может ты шунтируешь микрофон?
нет, с сопротивлением всё нормально. я как прочитал в статьях в интернете что идеальное соотношение это когда выходное сопротивление одного каскада равно входному второго, так схемы и расчитываю.
питание на капсюль идет через резистор 4 к, и точно такое же сопротивление стоит между разделительным кондером и базой первого каскада
при работе капсюля слышен довольно ощутимый шум, шипение, с упором на низкие частоты.
при замыкании входа первого каскада на землю громкий шум пропадает, слышен лишь очень тихий шум самих транзисторов.
капсюль распространенный и дешевый, скорее всего CZN15 или как его там
Осциллографом погляди чего там этот микрофон микрофонит, питание у него в разбеге от 1,5 до 10 вольт, нужно поиграть с питанием, чтобы работал и шумел меньше если он вообще шумит. Выходное сопротивление у CZN15 низкое, должно с каскадом на биполярке работать.
ты не понимаешь. шумит он скорее всего так как и положено по даташиту. просто меня этот уровень не устраивает.
усиление я сделал большое, слышно как шуршат подушечки пальцев в метре от мика, но и шум при этом уже ощутим без напряжения слуха. а хочется ещё большего - чтобы слышно было в 10 метрах и при этом не шумело.
Я попробую поиграться с напряжением, но больше привлекает мысль поставить 3-4 электретника параллельно вплотную друг к другу, каждый усилить отдельным каскадом и суммировать.
Тогда шум гарантированно уменьшится в 4 раза , но будет проблема с ачх. Наверное всё что выше 10 килогерц будет вычитаться противофазой (отношение длины звуковой волны к расстоянию между капсюлями и всё такое прочее
>шумит он скорее всего так как и положено по даташиту
Хорошо, но питанием можно поиграть, вдруг уровень шума уменьшиться. Ну или менять микрофон на микрофон от слухового аппарата. Не задирать усиление в первом каскаде, а поставить туда что-то малошумящее и дальше добавить каскадов и так добиться лучшего отношения сигнал/шум. Если позволяет задача срезать частоты где идет шум, пусть идет нахуй.
Жаль не посмотрел что у него там лежало конкретно, мне как раз нужны были высоковольтные для повышайки напряжения, но чет ступил.
>>578997 (OP)
алсо, ОП, посмотри на "мешке". там в фильтрах можно выставить "находящиеся в твоем городе" и возможно выдаст пару тройку местных дидов продающих свои стратегические запасы.
я так нашел одного мужика у которого детали во много раз дешевле чем у барыжных сетей.
>>583296
>но питанием можно поиграть
попробую
>относительно недорогой электретный микрофон с минимальным количеством шумов
Нет таких, там по умолчанию схема всратая. Хочешь малых шумов - бери капсюль _без транзистора_ и сразу за ним ставь каскад на качественном малошумящем jfet.
Алсо бери как можно большего диаметра, чувствительность пропорциональна площади мембраны.
https://aliexpress.ru/item/1005004822085840.html?sku_id=12000030617521525
https://aliexpress.ru/item/1005003686862123.html
https://aliexpress.ru/item/1005007139204847.html
На али от 60 до 200 р. Можешь даже конденсаторный капсюль за 200 взять, но к нему поляризацию нужно.
Говно какое-то притащил.

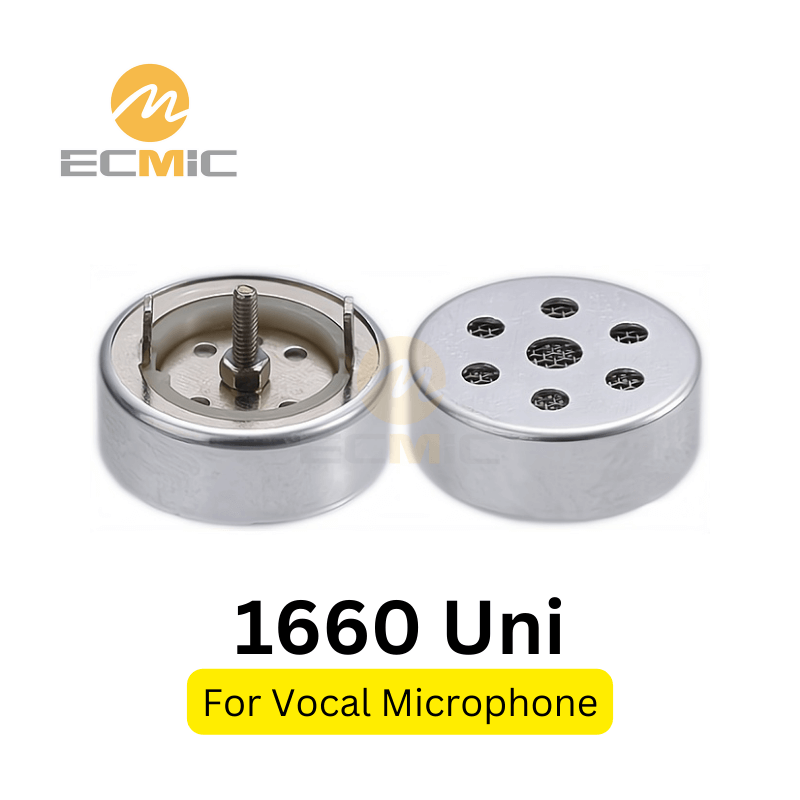

Если уж заморачиваться с самодельным "студийным" микрофоном, то надо брать это:
https://aliexpress.ru/item/1005008866164555.html
Или что-то аналогичное.
Задачу "сделать дешево электретник" видищь? Вот и не выёбывайся тут со своей пародией на ноймана.
Деды мастерили полупроводники из обёрток от школодадки, а ты не можешь со свалки БП притащить?
Это вообще БАЗА для любого мамкиного радиолюбителя, имхо. Я тоже мимо не крокожу, если вижу на помойке какую электронику. Хотя имею возможность ходить в хороший магазин ИРЛ или из интернетов заказывать.
Кто тебе его там оставит, сука ты ебанная. Кто подпустит опа к свалке.
И чего ты на помойке сыщешь кроме вони и конкуренции с бичами? Телеки и компы и прочий бытовой кал собранный с переменным успехом из достаточно попсовых элементов качество которых варьируется от дерьмового до средней паршивости. Когда там кто выкинет плазменный телек из первых выпусков, который стоил как новый ВАЗ, там да, поживишься если бичи толпой не загасят за литое алюминиевое шасси. Если уж побираться на паперти, то паперть должна быть элитной. Мне например досталась коробка плат с сотовых вышек, радиотракты и блоки питания, все немецкое, Siemens. Там что расыпуха что ГУНы TCXO и т.д. хотя бы стоят того чтобы их выпаивать. Платы с телевизора СуньХуйвчай 26" мне и даром не нужны, хранить-объем, распаивать-каталогизировать это время и силы ради чего? Да я лучше с того же Китая поназаказываю пулеметных лент этих резисторов и книжки SMD элементов и раскидаю по кассетницам чтобы в полете творческой мысли не думать где у меня чего.
